在测绘领域，土方计算是工程项目中不可或缺的一环。传统测绘方法存在诸多局限性，往往依赖于人工现场使用全站仪或 RTK 设备进行控制测量，耗时费力且效率不高。而利用无人机倾斜摄影测量的方法进行土方计算，不仅不受场地障碍的影响，外业时间短、工作效率高、快捷方便，能够简化内业操作流程，实现一体化土方计算。
1、无人机航测技术在土方计算中的应用广泛
（1）城市规划：通过无人机航测技术，可以快速生成城市三维模型，为城市规划提供准确的地形数据。
（2）矿山开采：在矿山开采过程中，无人机航测技术可以实时监测地形变化，确保开采活动的安全和高效。
（3）土地整理：在土地整理项目中，无人机航测技术可以精确计算土方量，为土地整理提供科学依据。
2、利用无人机航测技术进行土方计算
通过无人机倾斜摄影生成的三维模型在众多领域展现出了广泛的应用前景。无人机能够快速、高效地覆盖大面积区域，获取高分辨率的影像数据。倾斜摄影的数据经过大疆智图重建后，生成的实景三维模型可以准确地反映地形地貌特征，为后续的土方计算等工作提供了高精度的数据基础。
（1）外业数据采集

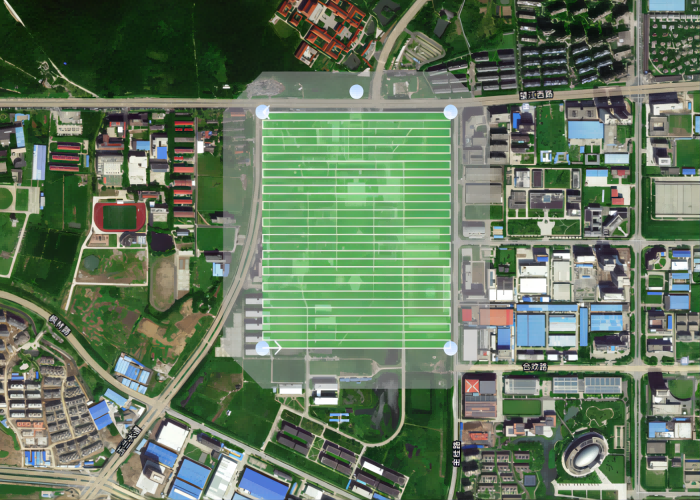

将测区KML导入 Pilot2中进行航线规划。设置开启倾斜摄影模式。根据测区的范围、地形以及所需的分辨率等因素，合理设置航线参数。注意考虑重叠率、飞行高度等问题。一般来说，飞行高度越低，获取的影像分辨率越高(但受制于镜头)，但覆盖面积会相应减小，需要根据实际情况调整，执行任务。

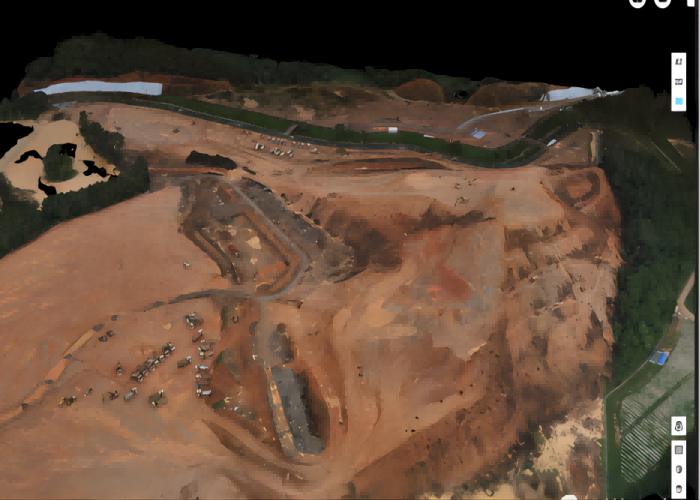

外业拍摄完成的照片导入到大疆智图中进行数据处理。空三计算后，根据需求设置坐标系、生成格式、兴趣区域，开始重建任务。注意格式一定要勾选 OSGB 模型格式，以便后续土方计算。
4、利用无人机航测技术进行土方计算的具体步骤
将航测得到的三维模型导入南方cass11软件中。这一过程需要确保导入的数据为OSGB文件夹下的xml格式文件，以保证模型在cass中的正确显示。
（2）高程提取在cass11 导入模型后，可以使用"命令G"逐个提取高程点，也可以利用快捷"闭合区域提取高程点"以及"线上提取高程点"等方法进行高程测量，高程数据是土方计算的关键因素之一，准确的高程测量是后续计算的基础。

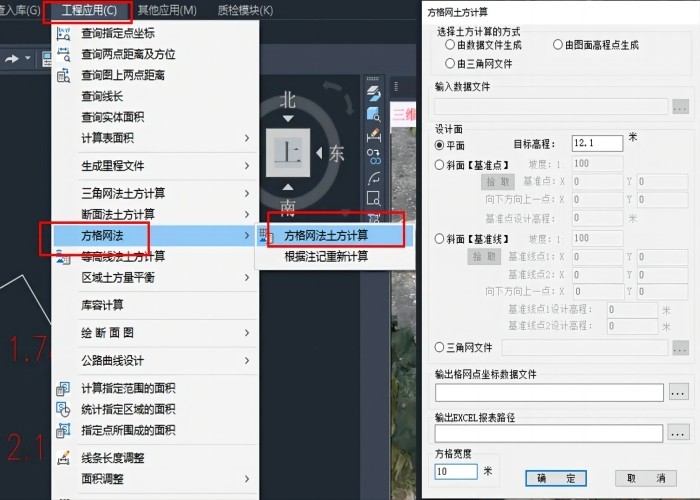

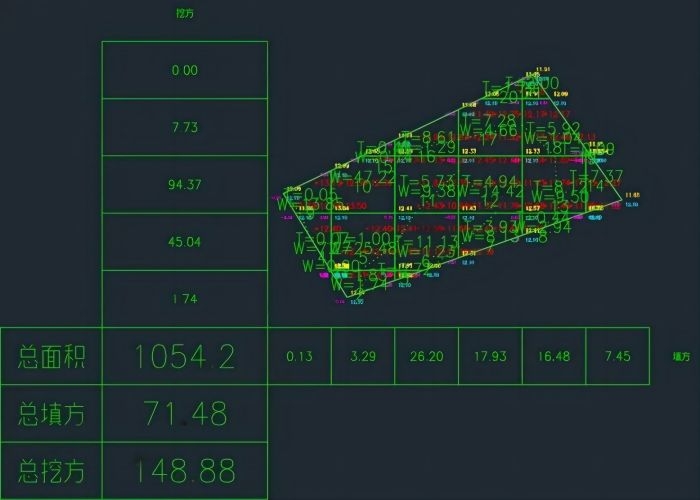

（3）土方计算使用工程应用-方格网法进行土方计算。方格网的大小需要根据地形的复杂程度和计算精度要求来确定。例如，在地形变化较大的区域，可以适当减小方格网的尺寸，以提高计算精度。通过这种基于无人机航测三维模型数据的土方计算方法，可以高效、准确地完成土方计算工作，为工程建设等相关领域提供有力的数据支持。
